MacOS黑苹果折腾OpenWrt

前段时间把吃灰的NUC8安装黑苹果并升级到Sonoma14.5(安装、升级很顺利，就是在14.5WI-FI没了，弄了好久还没搞出来)，黑苹果安装ClashXPro做旁路由，相当丝滑。看到还可以安装一个OpenWrt做软路由，开整。

安装UTM

UTM 是苹果 IOS、macOS 生态下的一款开源的虚拟机软件，底层基于 QEMU 或 Apple 虚拟化，能够在苹果操作系统上以半虚拟化（同 CPU 架构）或全虚拟化（异构 CPU 系统）的形式运行 Linux、Windows 以及 macOS，支持x86和Apple Silicon.
直接在官网下载dmg安装即可。

在x86的黑苹果UTM虚拟机安装OpenWrt

黑苹果是x86架构，UTM官网上只有Apple Silicon的教程，但是照着做下来，区别不大。

选择适合的OpenWrt镜像

我们需要x86_64位版本的 OpenWrt。 有下列两个版本可供选择：

  • combined-squashfs.img.gz: 截止到版本23.05.3，这个版本与sysupgrade功能不兼容
  • combined-ext4.img.gz: 这个磁盘镜像使用一个单独的可读写的ext4分区，没有只读的squashfs根文件系统,因此无法使用像 Failsafe Mode（安全模式）或 Factory Reset（出厂重置）等功能

在这份文档中，我们将使用openwrt-x86-64-generic-ext4-combined-efi.img.gz/, 因为它支持sysupgrade功能

  • 从targets/x86/64/下载一个稳定版本的generic-ext4-combined-efi.img.gz，比如23.05.3
  • 解压下载得到的gz文件，可以使用gzcat openwrt-23.05.3-x86-64-generic-ext4-combined-efi.img.gz > openwrt.img，将得到一个原始的openwrt.img镜像文件

UTM虚拟机设置

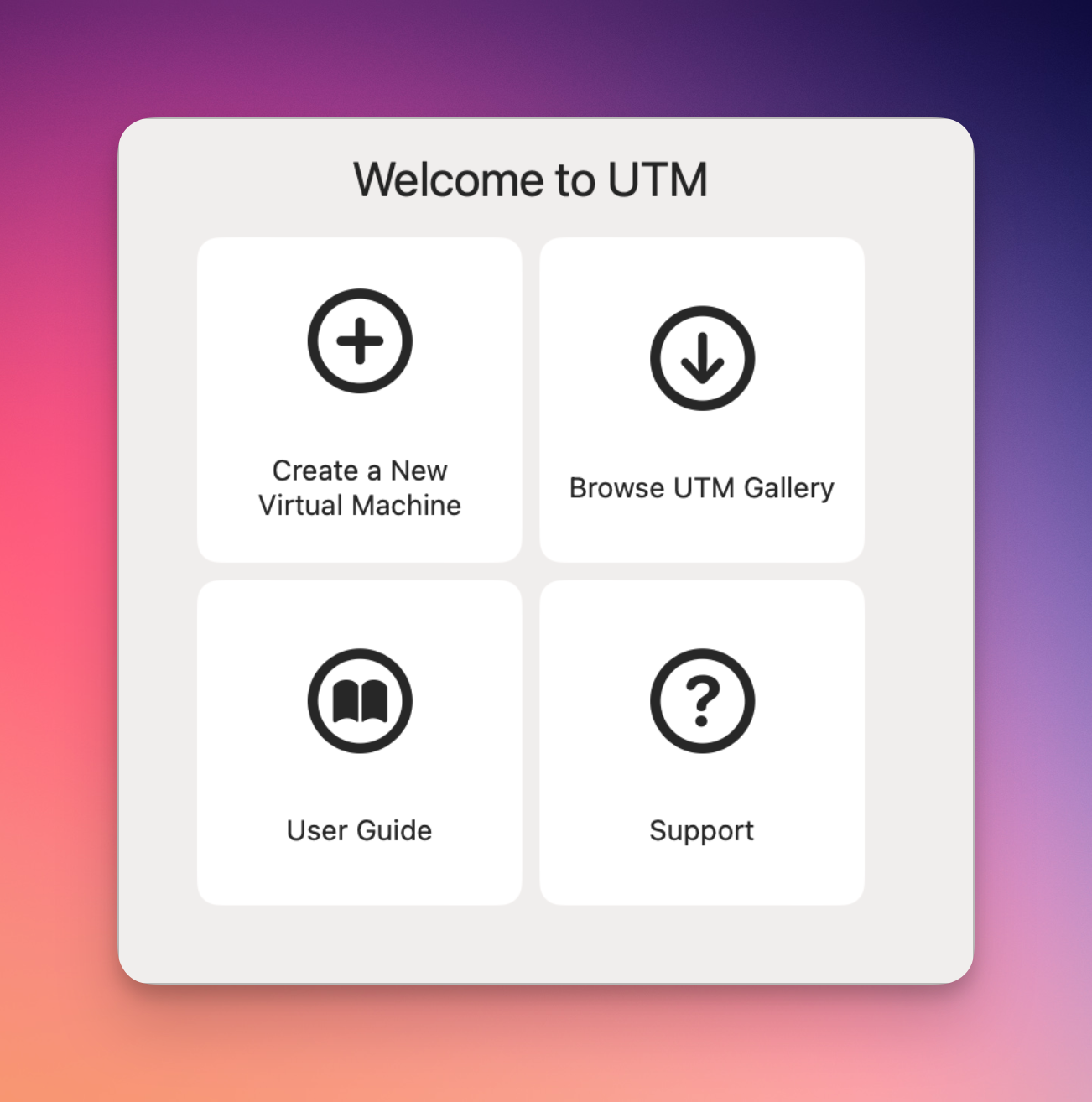

  1. 启动UTM，然后点击 Create a new Virtual Machine
  2. 选择Virtualize

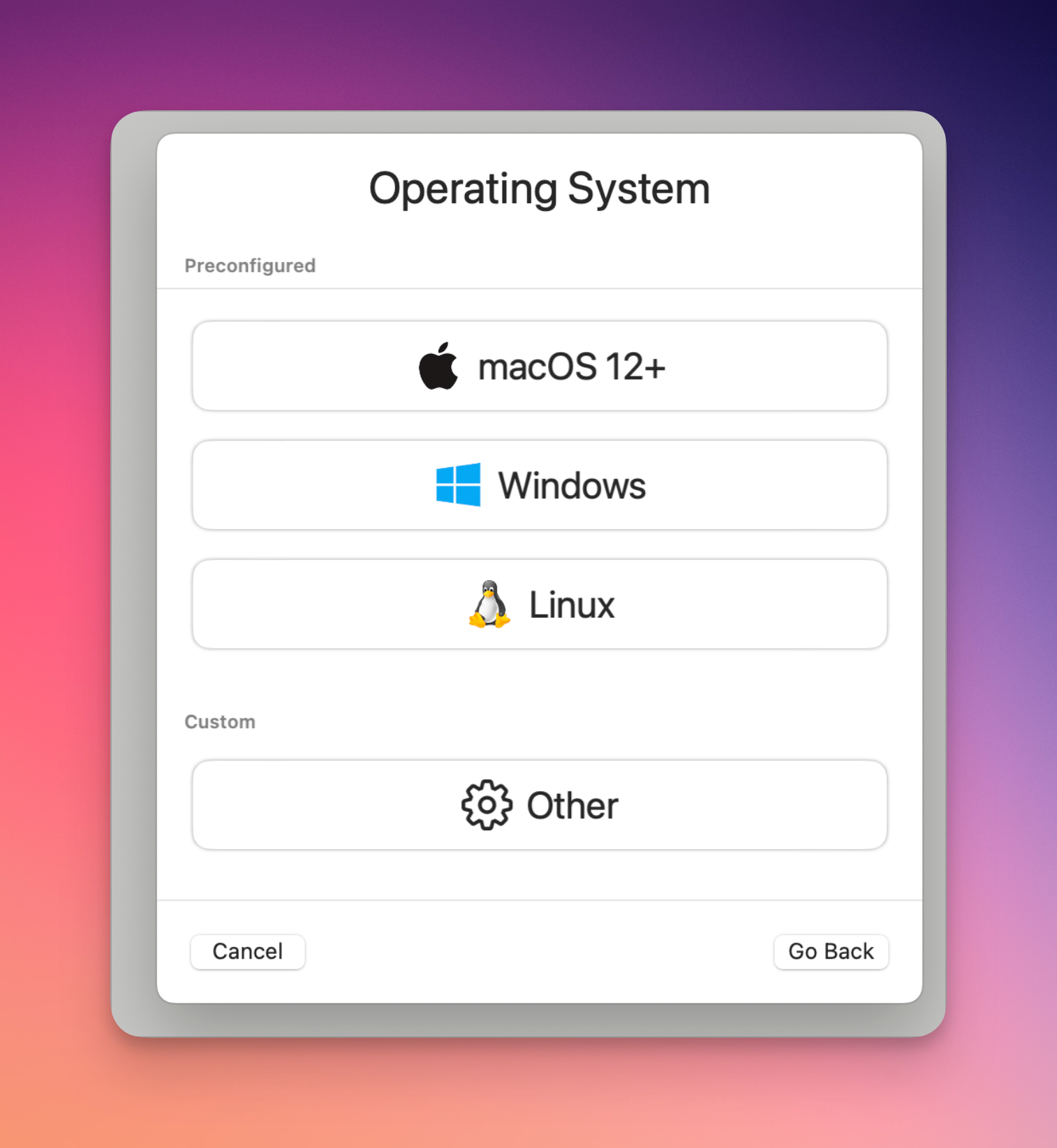

  3. 选择Other（因为Linux的安装路径需要一个安装ISO映像文件，而我们在OpenWrt中不使用这种映像文件）。
  4. 勾选 Skip ISO boot

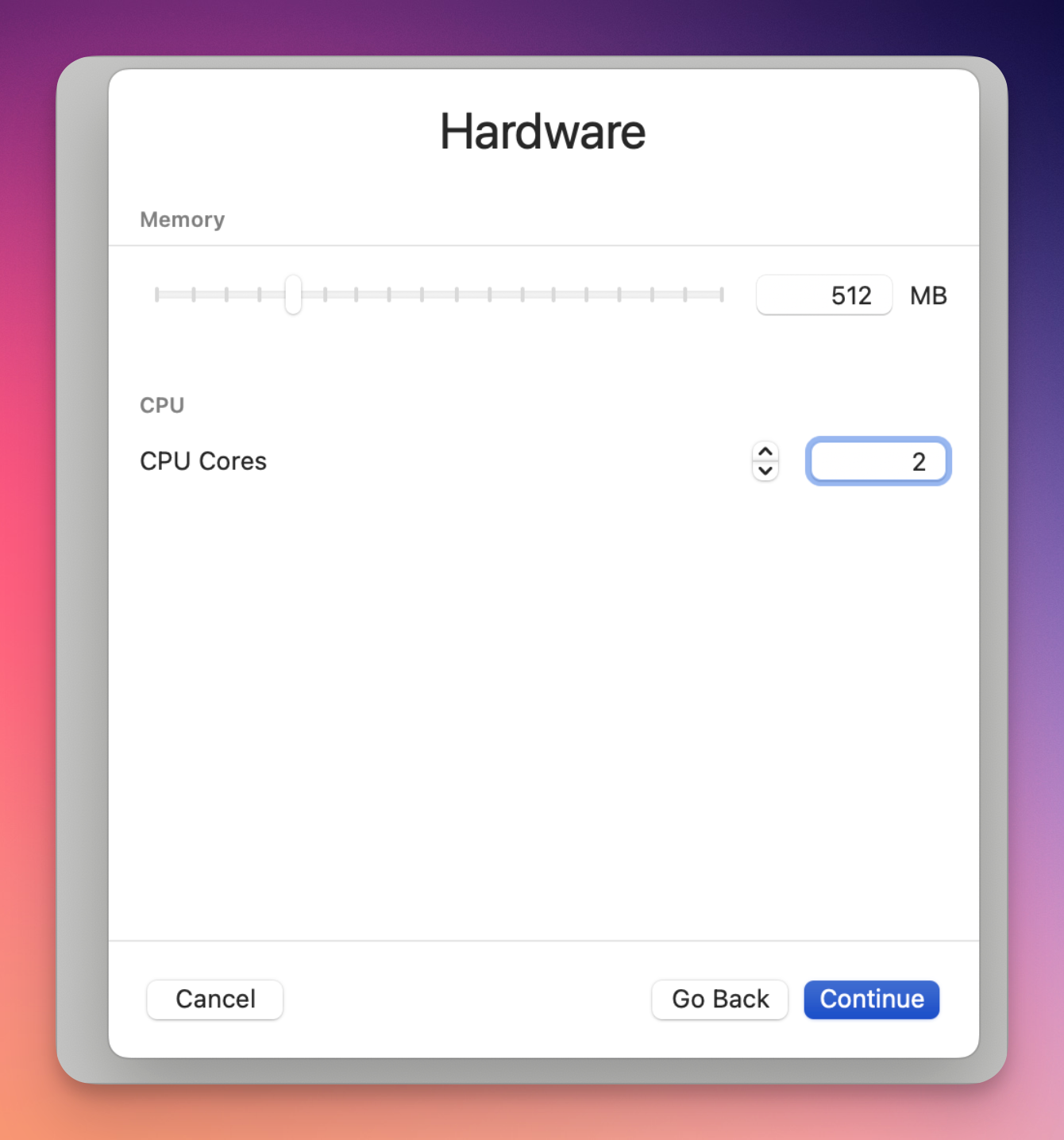

  5. 配置为512MB内存和2个CPU（需要保证有足够资源运行sysupgrade）, 这里我用了1G内存，反正够大

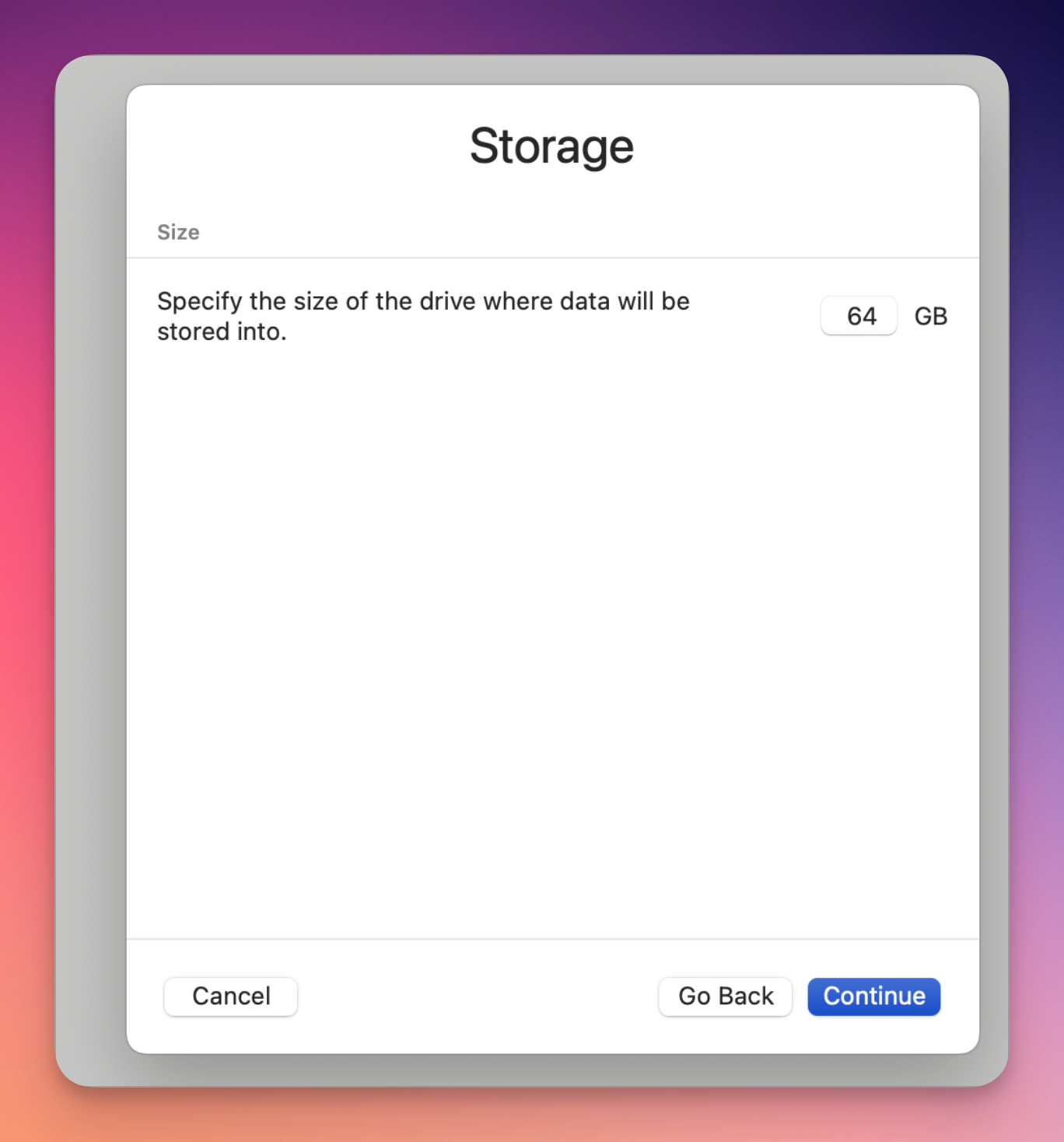

  6. 接受默认的存储设置（稍后将删除这个驱动器并替换为OpenWrt镜像）。

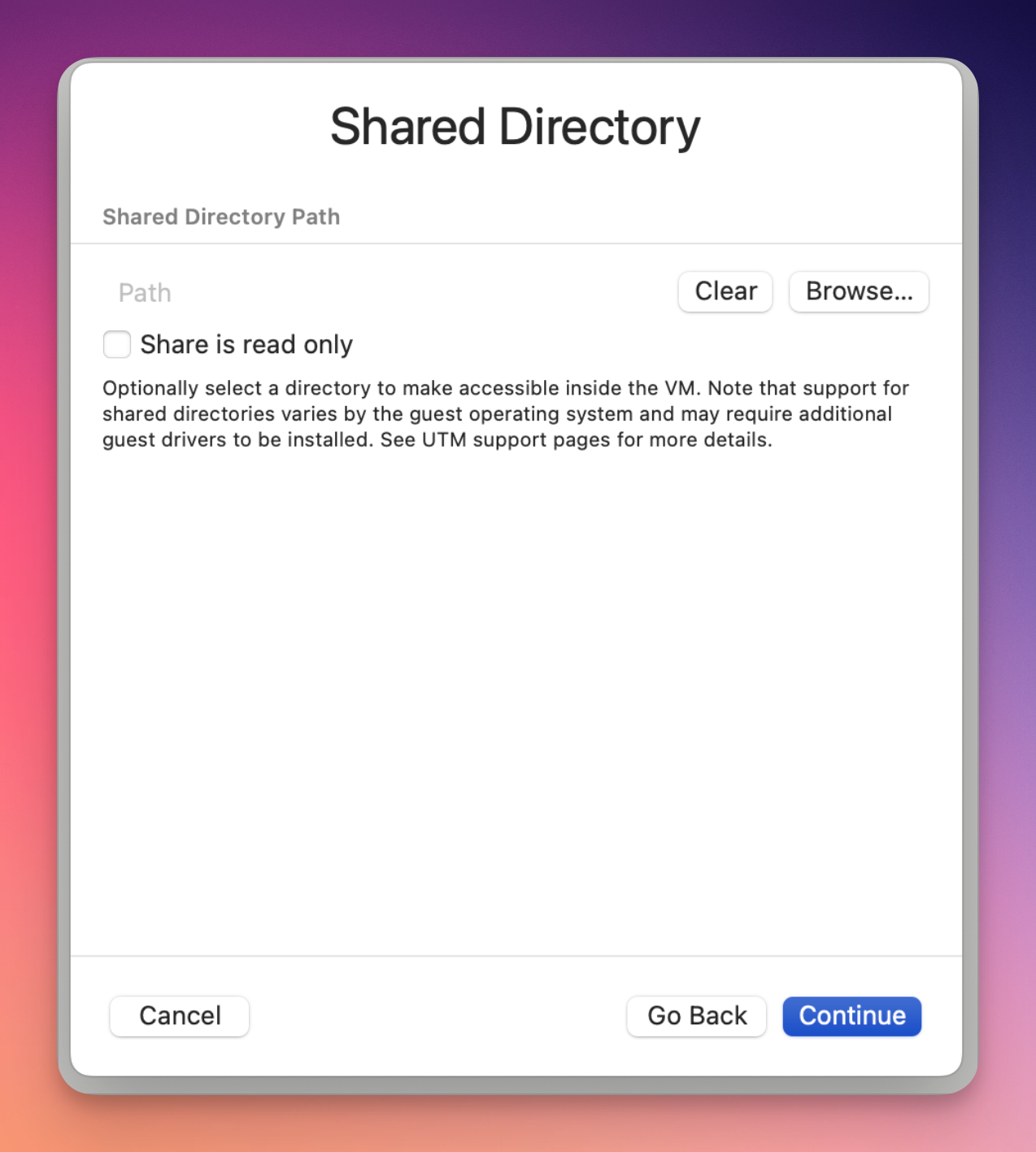

  7. 无需配置共享目录

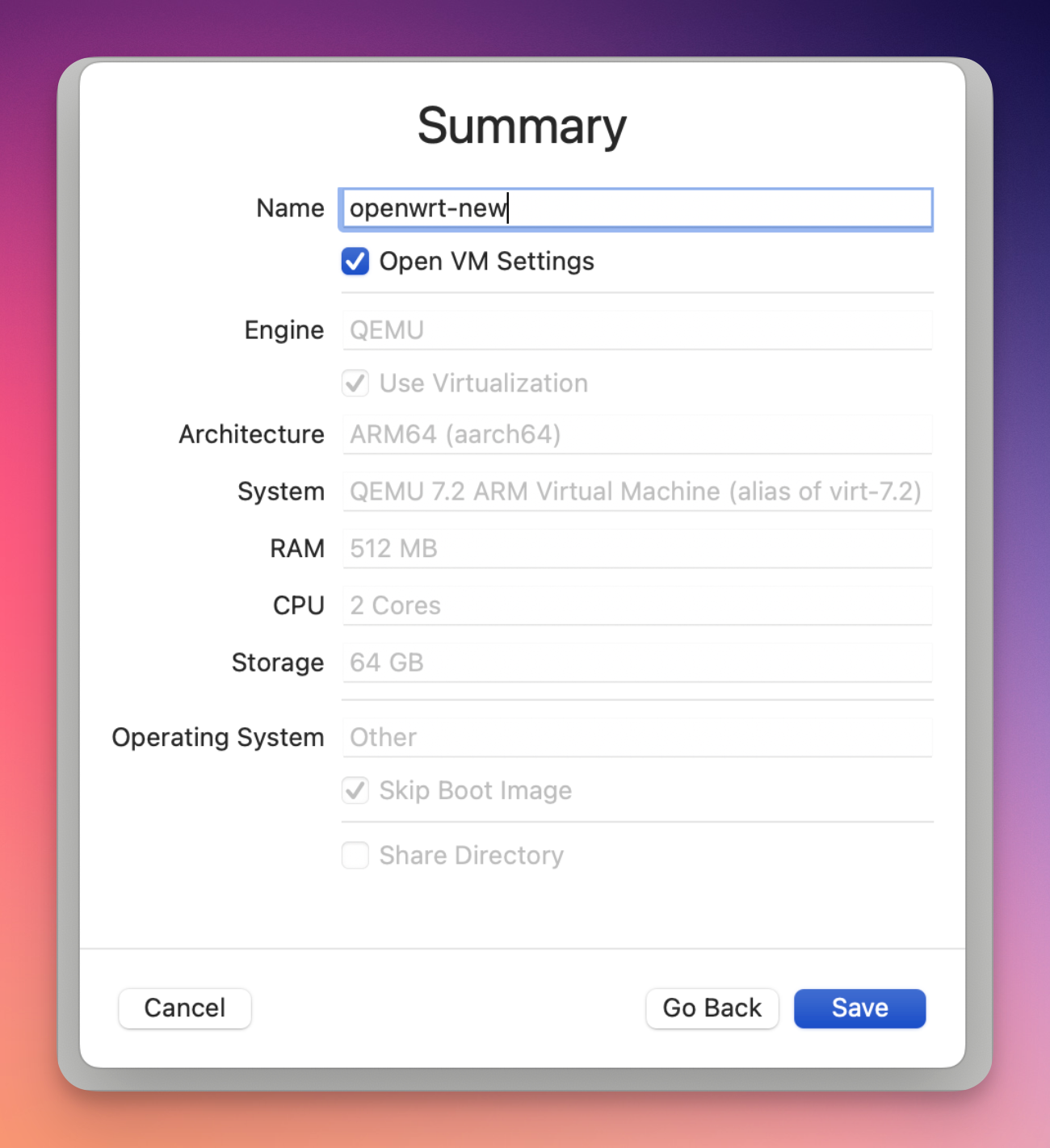

  8. 勾选 Open VM Settings 。为虚拟机命名，然后点击 Save

虚拟机配置

如果您根据本文档设置，请继续参考下列配置：

网络设置

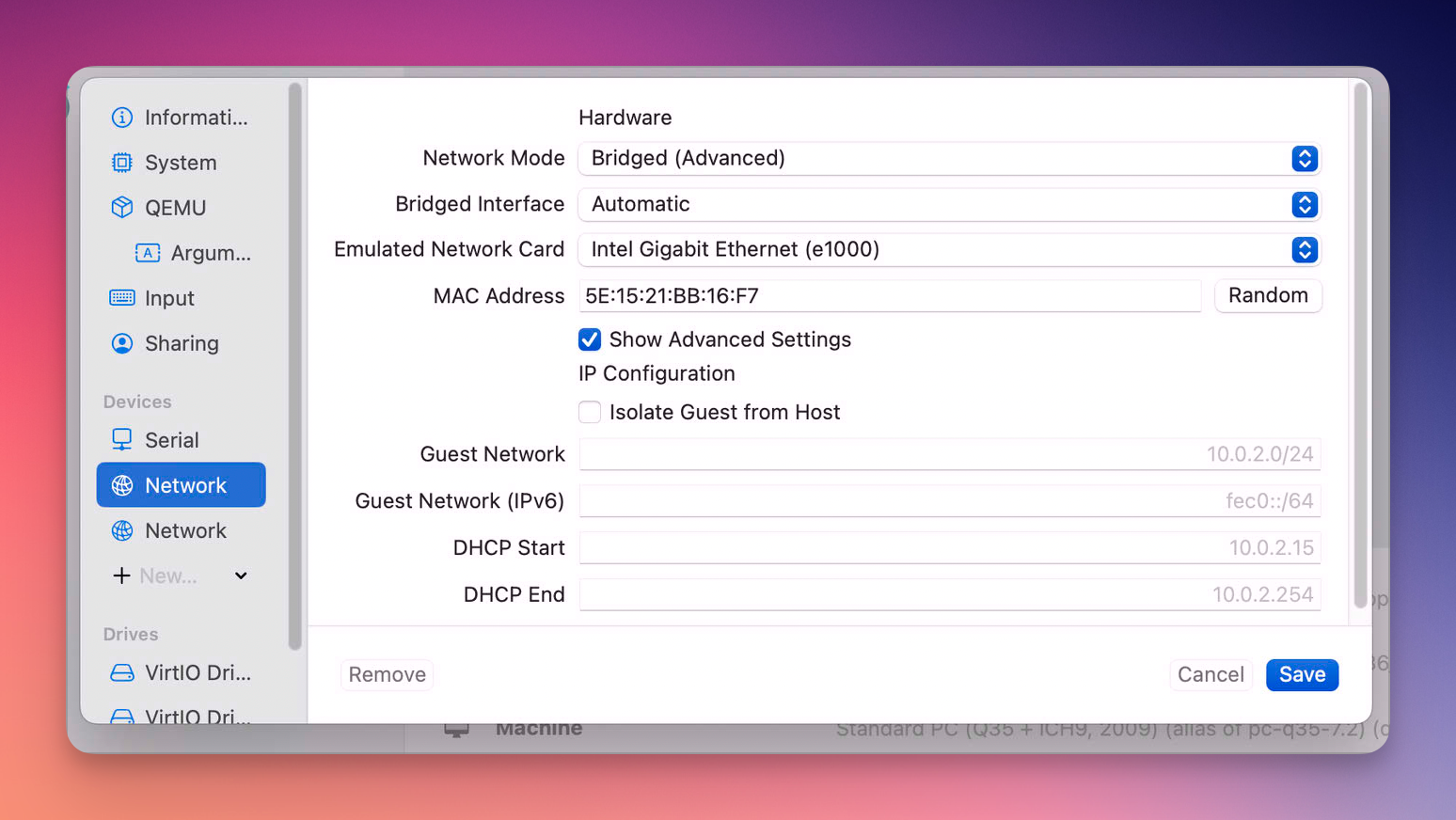

  1. 选择 Network 。官方文档是改为 Host Only 。勾选 Show Advanced Settings 。并在 Guest Network 框中，输入虚拟机LAN的网络范围:_10.0.2.0/24_。但是我经过测试/踩坑之后发现使用 Bridged 即可，这里不用配置网络范围，因为稍后还是需要命令行配置。

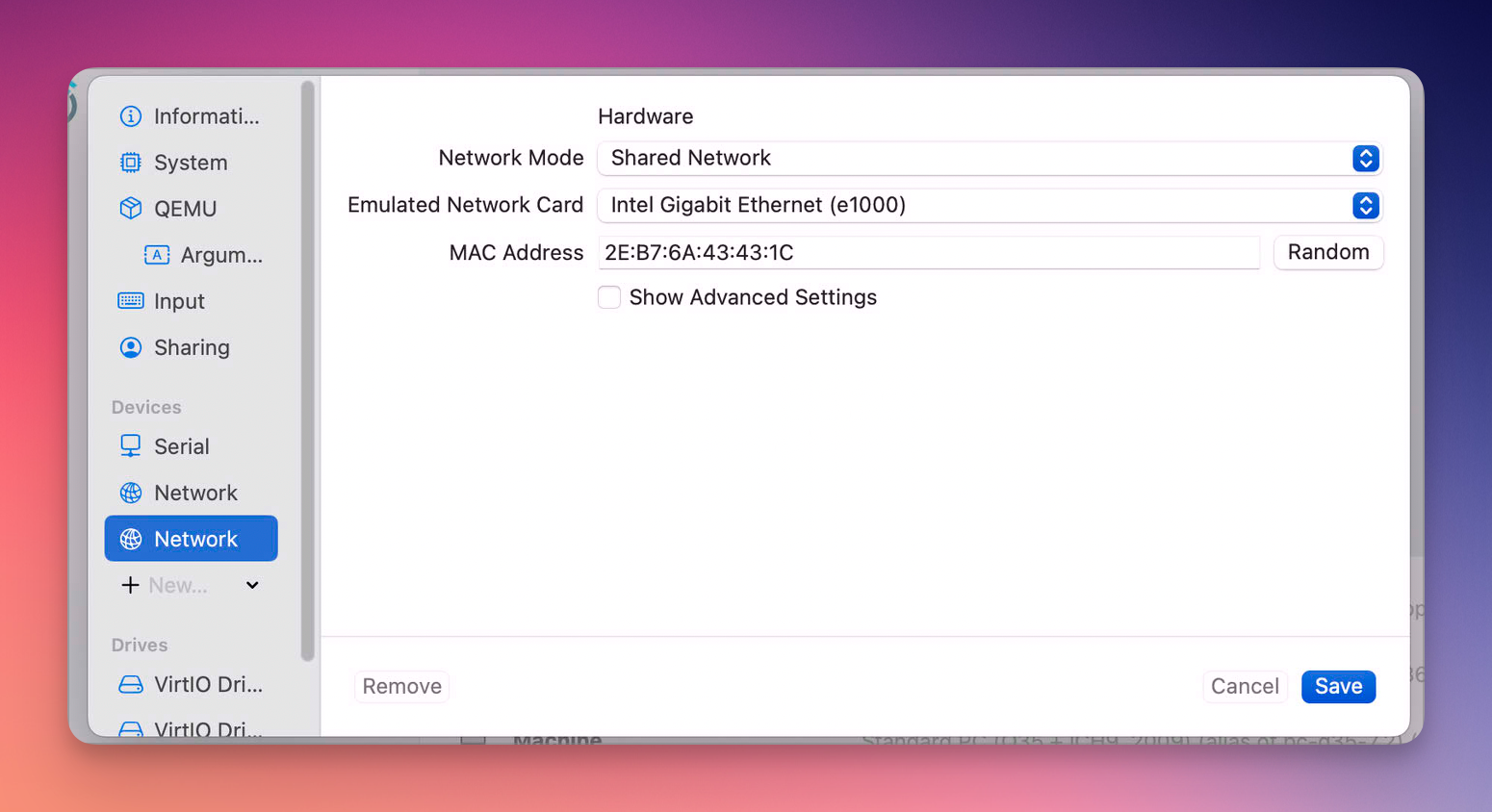

  2. 在“Devices”下，点击/+New条目，添加一个新的 Network 。点击这个网络并确认它被配置为 Shared Network 。

官方文档的说明是

虚拟机上的br-lan 接口连接到lan 接口，固定地址为10.0.2.2，在UTM中设置为Host Only Network。此接口将始终对当前主机可用。
虚拟机上的eth1接口连接到wan接口，使用动态地址，在UTM中设置为Shared Network（NAT）。此接口将通过主机进行互联网访问。

我的理解稍有不同，NUC8黑苹果连接的主网络ip范围是192.168.124.0/24，我需要OpenWrt接入主网络做旁路由，所以这里使用br-lan连接到lan 接口,固定地址192.168.124.99,这样OpenWrt也可以被主网络的设备识别.

移除未使用的设备

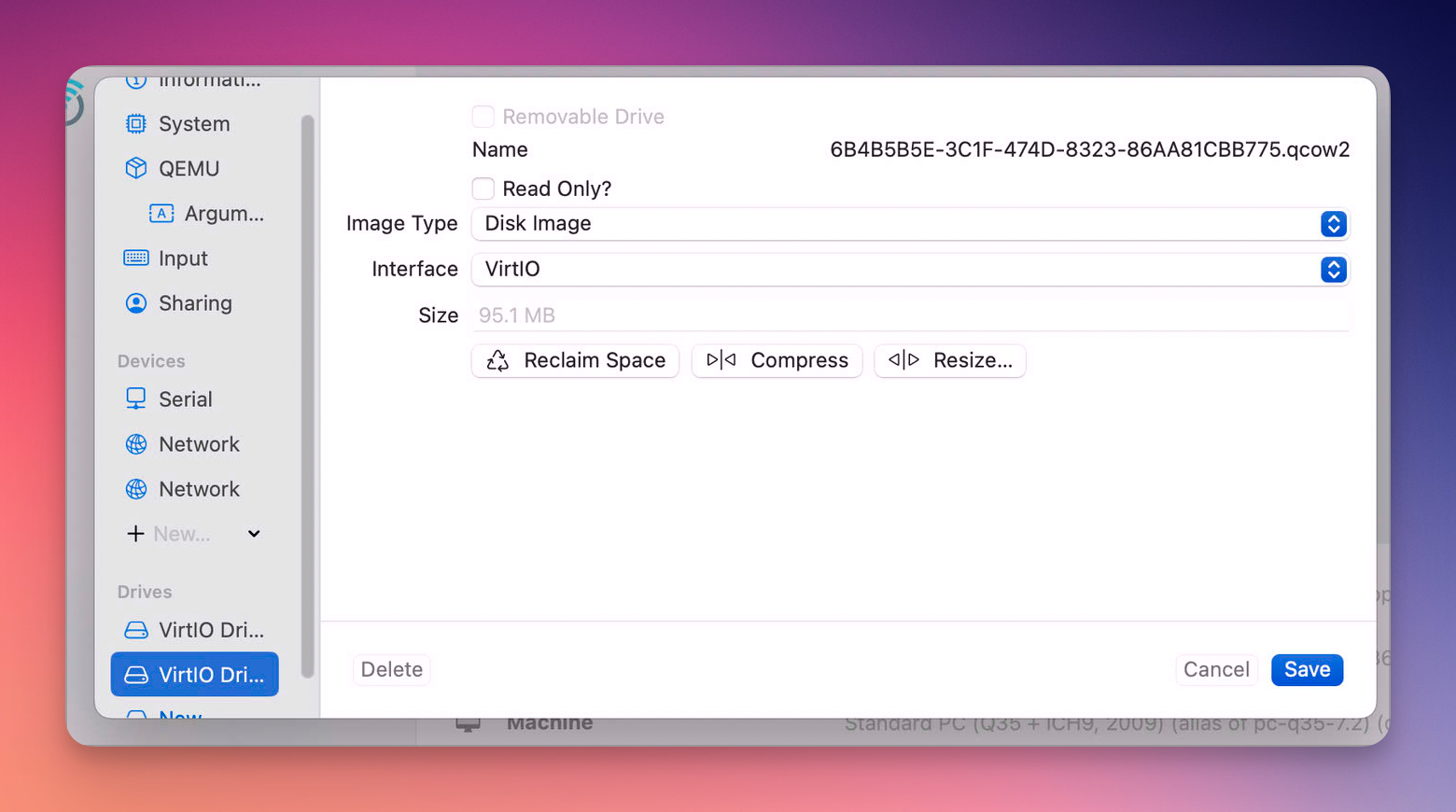

在 Display 选项上右键点击并删除它。在Sound选项上右键点击并删除它。（由于OpenWrt运行在终端，无需声音图形设备，删除可以减轻资源压力）在 VirtIO Drive 选项上右键点击并删除它。确认删除驱动器，点击 Delete 。（这是UTM在创建虚拟机时创建的空白磁盘）

其他设备设置

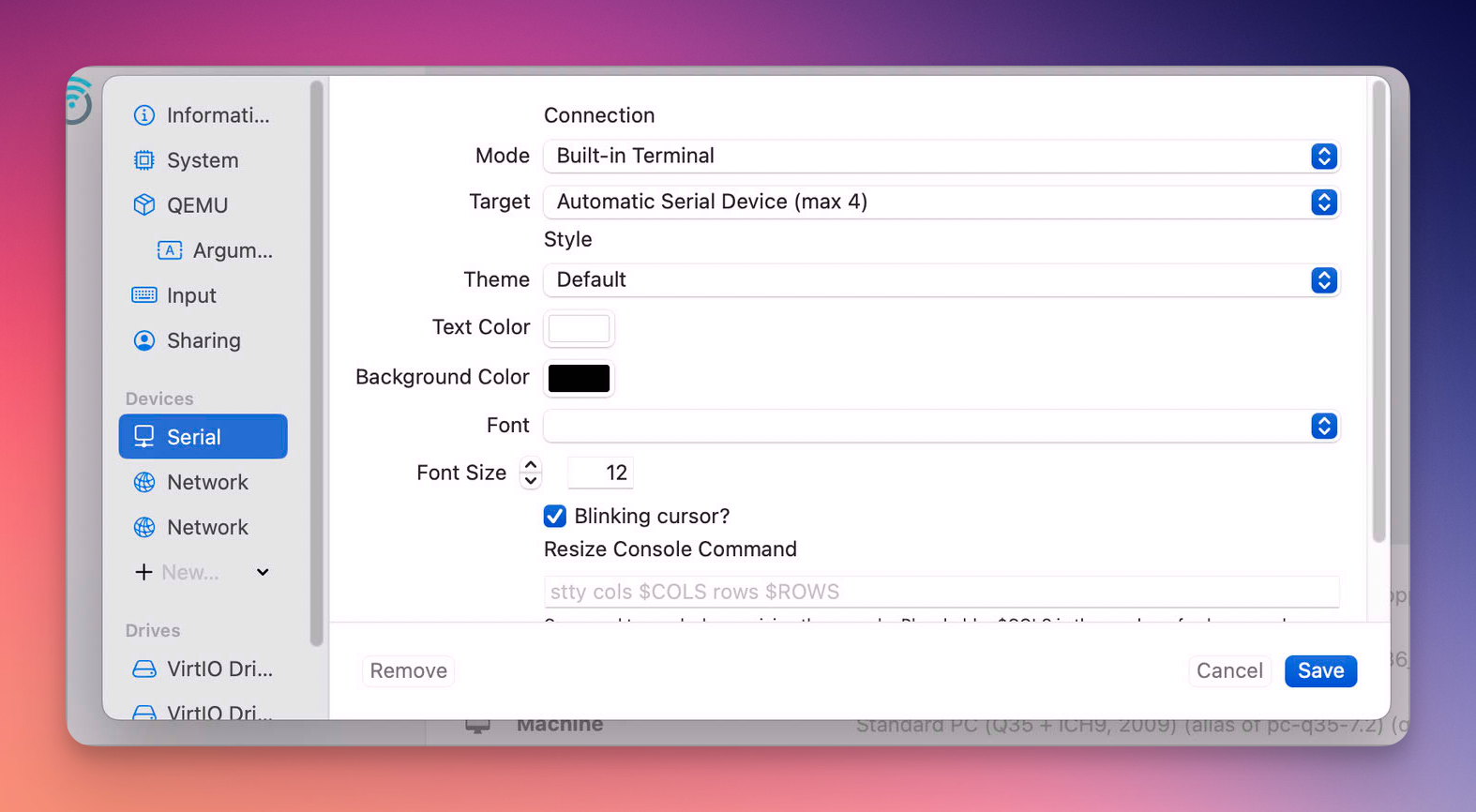

  1. 继续在下方点击_/+New_条目，添加一个新的_Serial_设备。点击串口设备并检查模式。默认模式是一个内置终端窗口，支持使用macOS原生键盘快捷键进行复制和粘贴。可自由终端样式。

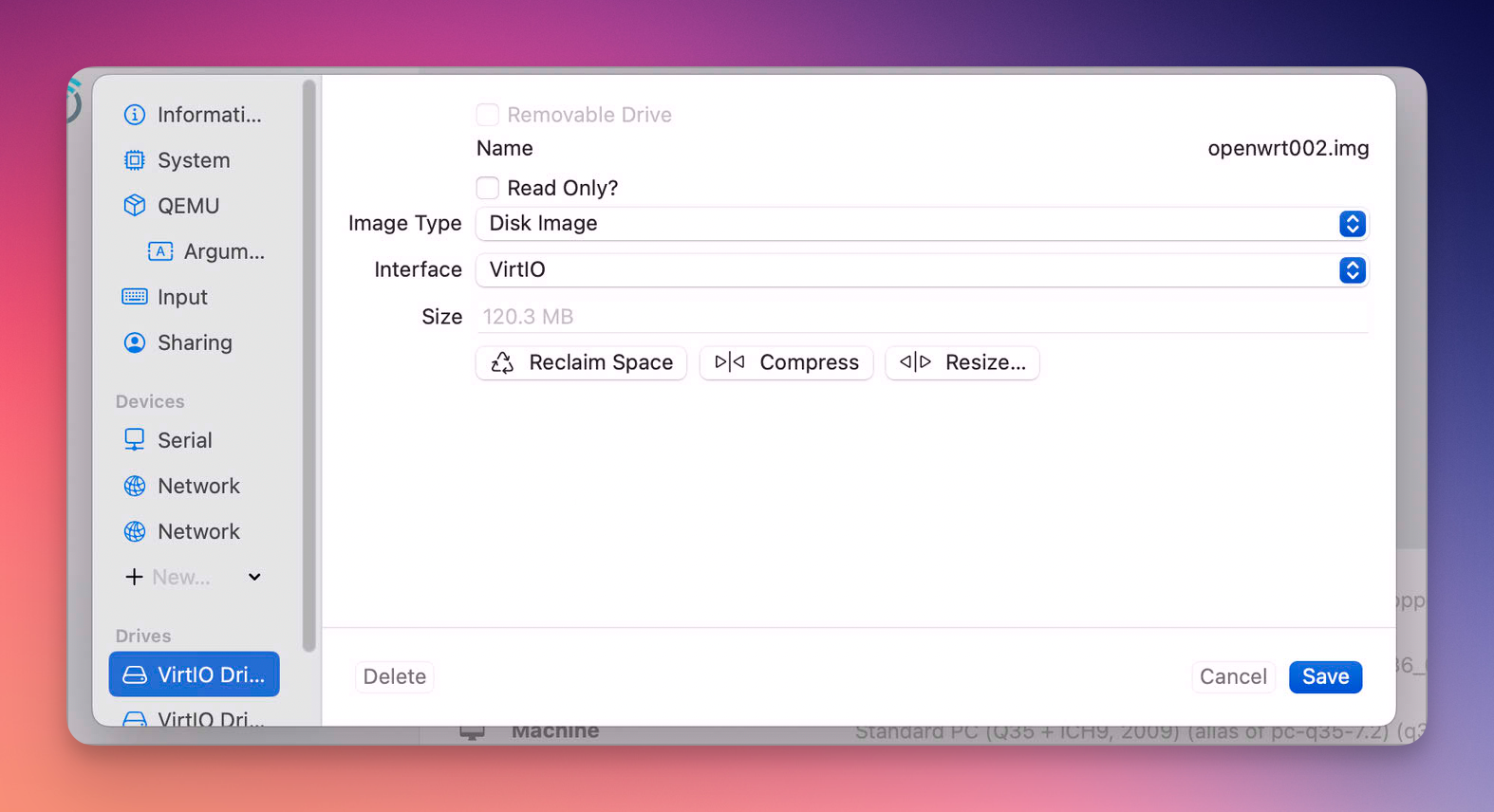

  2. 在 Drives 选项部分，选择 New …。接受接口默认设置（VirtIO），然后点击 Import …。目标文件夹为你之前解压的openwrt.img文件。
  3. 这一步非常重要，因为此固件只分配给根分区 102MB 空间，不利于将来安装其它软件，需要将根分区进入扩容。这里再次添加一个 Disk Image 作为扩容。在 Drives 选项部分，选择 New …。接受接口默认设置（VirtIO）, 设置磁盘空间为10G。

点击 Save 保存以上设置 .

虚拟机中OpenWrt设置

  • 启动你的虚拟机（点击启动按钮）
  • 等待几秒GRUB自动启动
  • 当启动消息完成滚动时，按Enter键以激活虚拟机内的控制台
  • 显示当前LAN网络配置。请注意，在第一次启动时，默认的LAN地址为192.168.1.1。
1
2
3
4
5
6
7
root@openwrt:~# uci show network.lan
network.lan=interface
network.lan.device='br-lan'
network.lan.proto='static'
network.lan.ipaddr='192.168.1.1'
network.lan.netmask='255.255.255.0'
network.lan.ip6assign='60'
  • 编辑网络配置以允许SSH访问，ip地址根据主网络，将以下命令粘贴到控制台中：
1
2
3
uci set network.lan.ipaddr='192.168.124.2'
uci commit
service network restart
  • 也可以使用vi直接编辑config文件，进行修改后重启网络
1
2
3
vi /etc/config/network
service network restart

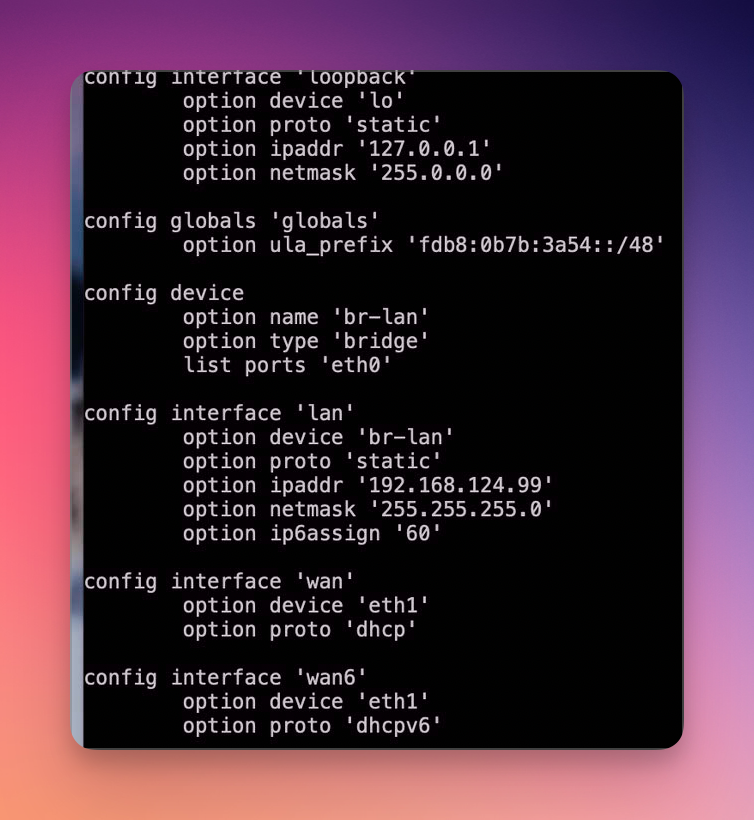

  • 我的网络配置文件是这样的,以作参考

现在可以通过SSH访问OpenWrt虚拟机，使用用户root（无密码），IP地址为192.168.124.99

OpenWrt 扩展根目录空间

因为此固件只分配给根分区 102MB 空间，不利于将来安装其它软件，需要将根分区进入扩容, 本段教程主要参考了这篇教程 Vmware下openwrt虚拟机扩展根目录大小.

首先可以查看系统空间使用情况，

1
2
3
4
5
6
7
root@OpenWrt:~# df -h
Filesystem                Size      Used Available Use% Mounted on
/dev/root               102.3M     17.9M     82.3M  18% /rom
tmpfs                   491.4M     68.0K    491.3M   0% /tmp
/dev/vda1                16.0M      6.1M      9.8M  38% /boot
/dev/vda1                16.0M      6.1M      9.8M  38% /boot
tmpfs                   512.0K         0    512.0K   0% /dev

其中 /dev/root 是系统固件目录，不用考虑。/dev/vda* 就是系统实际可用的硬盘空间。记着上面明明分配了 10GB 空间给 openwrt 但是由于系统分区是在下载的固件中定义好的，所以其余空间就没有被识别。由于默认存储空间过小，当安装了过多的插件后，会提示空间不足导致无法安装更多插件：

1
2
verify_pkg_installable: Only have 0kb available on filesystem /overlay, pkg luci-app-openvpn needs 9
opkg_install_cmd: Cannot install package luci-app-openvpn

如何将剩余空间挂在到OpenWrt中

  1. 安装需要的插件，注意顺序不能错：
1
2
3
4
opkg update
opkg install block-mount e2fsprogs
opkg update
opkg install fdisk blkid
  1. 配置存储空间，注意 fdisk 指令后的几个选项：
1
2
3
4
5
6
7
8
9
10
11
12
fdisk -l

fdisk /dev/vdb
m
n
p
<默认,回车> //–>分区号为1
<默认,回车>
<默认,回车>
w

reboot
  1. 重启后，格式化刚才建立的分区：
1
2
fmkfs.ext4 /dev/vdb1
reboot
  1. 再次重启后配置 fstab：
1
2
3
4
5
6
7
8
9
10
11
12
13
uci add fstab mount

# 将下面第一行命令输出的 UUID 替换第二行命令后的 UUID
blkid -s UUID /dev/sda3 | cut -d\" -f2
uci set fstab.@mount[-1].uuid=UUID

uci set fstab.@mount[-1].options=rw,sync,noatime
uci set fstab.@mount[-1].fstype=ext4
uci set fstab.@mount[-1].enabled_fsck=1
uci set fstab.@mount[-1].enabled=1
uci set fstab.@mount[-1].target=/
uci set fstab.@mount[-1].device=/dev/vdb1
uci commit fstab
  1. 将根目录复制到新的分区下：
1
2
3
4
5
6
7
8
mkdir /mnt/vdb1
mount /dev/vdb1 /mnt/vdb1
mkdir -p /tmp/cproot
mount --bind / /tmp/cproot
tar -C /tmp/cproot -cvf - . | tar -C /mnt/vdb1 -xf -

umount /tmp/cproot
umount /mnt/vdb1
  1. 启用引导：
1
2
3
4
/etc/init.d/fstab enable
/etc/init.d/fstab start

reboot
  1. 重启后再次查看系统分区信息：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
root@OpenWrt:~# fdisk -l
GPT PMBR size mismatch (246303 != 246334) will be corrected by write.
The backup GPT table is not on the end of the device.
Disk /dev/vda: 120.28 MiB, 126123520 bytes, 246335 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: gpt
Disk identifier: 7117DB1B-5559-E8FA-6528-E16757565D00

Device      Start    End Sectors  Size Type
/dev/vda1     512  33279   32768   16M Linux filesystem
/dev/vda2   33280 246271  212992  104M Linux filesystem
/dev/vda128    34    511     478  239K BIOS boot

Partition table entries are not in disk order.

Disk /dev/vdb: 10 GiB, 10737418240 bytes, 20971520 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x4a3398cd

Device     Boot Start      End  Sectors Size Id Type
/dev/vdb1        2048 20971519 20969472  10G 83 Linux

可以看到10G的 vdb1 分区已经正常挂载了，后续可以继续安装需要的各种插件了，足够折腾了。但是，上面显示有PMBR错误，尽管影响不大，还是要解决，
GPT PMBR size mismatch (246303 != 246334) will be corrected by write. The backup GPT table is not on the end of the device.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
# Install packages
opkg update
opkg install parted
root@OpenWrt:~# parted -l
Model: Virtio Block Device (virtblk)
Disk /dev/vdb: 10.7GB
Sector size (logical/physical): 512B/512B
Partition Table: msdos
Disk Flags:

Number  Start   End     Size    Type     File system  Flags
 1      1049kB  10.7GB  10.7GB  primary  ext4


Warning: Not all of the space available to /dev/vda appears to be used, you can
fix the GPT to use all of the space (an extra 30 blocks) or continue with the
current setting?
Fix/Ignore? Fix
Model: Virtio Block Device (virtblk)
Disk /dev/vda: 126MB
Sector size (logical/physical): 512B/512B
Partition Table: gpt
Disk Flags:

Number  Start   End     Size    File system  Name  Flags
128     17.4kB  262kB   245kB                      bios_grub
 1      262kB   17.0MB  16.8MB  fat16              legacy_boot
 2      17.0MB  126MB   109MB   ext2

再次输入fdisk -l查看分区信息就没有那个错误了。
